Схемы отведений электрокардиограммы от конечностей

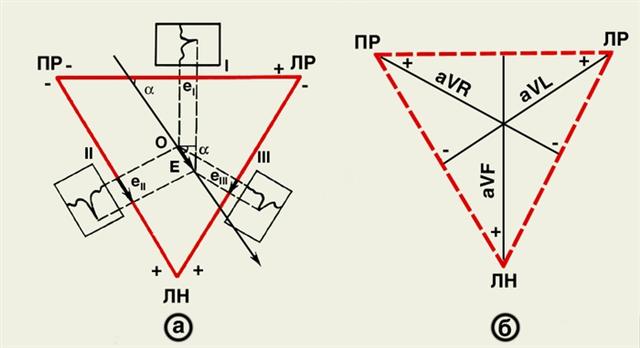

Рис. 1. Схемы отведений электрокардиограммы от конечностей: а — стандартные отведения (треугольник Эйнтховена); проекция интегрального вектора Е на ось отведения образуется при опускании на нее перпендикуляров из нулевой точки диполя (0) и из конца вектора Е; проекция нулевой точки разделяет каждую из осей отведения на положительный и отрицательный компоненты; ПР — правая рука, ЛР — левая рука, ЛН — левая нога, II, III, IIII — проекции вектора Е соответственно на оси отведения ПР — ЛР, ПР—ЛН и ЛР—ЛН (I, II и III отведения). Рядом с осями отведений схематически представлены ЭКГ. Угол и между вектором Е и осью I отведения определяет направление электрической оси сердца; б — схема расположения осей усиленных однополюсных отведений от конечностей; aVR, aVL aVF (сплошные линии): знаками + и - обозначены положительный и отрицательный полюса отведений.
