Электрокардиограмма в разные сроки развития заднебокового инфаркта миокарда

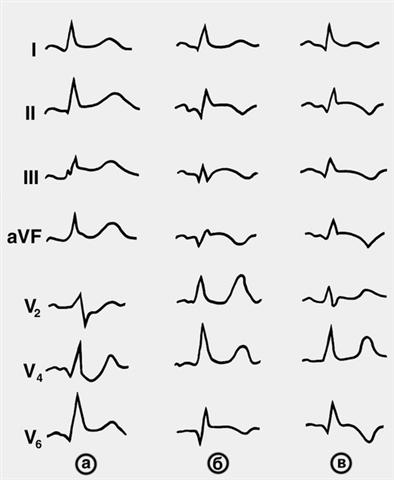

Рис. 12. Электрокардиограмма в разные сроки развития заднебокового инфаркта миокарда (основные изменения видны в отведениях II, III, aVF, V6): a — через 2 часа от начала болевого приступа — зубец Т положительный, сегмент RST смещен вверх (монофазная кривая); б — на следующий день — сформировался патологический зубец Q, уменьшился зубец R, стал отрицательным зубец Т, сегмент RST несколько смещен вверх от изолинии (кроме того, в отведениях V1 и V2 зубец S уменьшился, в отведениях V1—V4 зубец увеличился, зубец Т стал высоким равнобедренным — «коронарным»), в — через 15 дней — отрицательный зубец Т углубился, сегмент RST стал изоэлектричным; г — через 1,5 мес. — зубец Т стал в отведениях II, III, aVF слабо отрицательным, в отведениях I и V6 положительным, в отведениях V1—V4 менее высоким.
