Выскакивающее узловое сокращение на фоне синоаурикулярнои блокады

Выскакивающее узловое сокращение на фоне синоаурикулярнои блокады

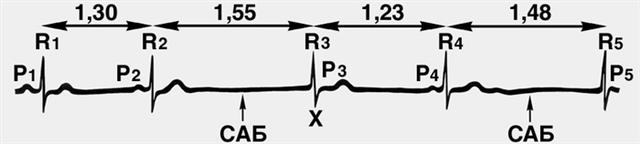

Рис. 2. Выскакивающее узловое сокращение (обозначено крестиком) на фоне синоаурикулярнои блокады. R1R2R4 нормальные синусовые сокращения, им предшествуют предсердные зубцы Р1, Р2, Р4. САБ (синоаурикулярная блокада) участок, на котором должны были бы находиться очередные нормальные зубцы Р, отсутствующие вследствие блокады между синусовым узлом и миокардом предсердий. В связи с длительной паузой проявляется автоматизм атриовентрикулярного соединения (зубцы R3 и R5, которым не предшествует предсердный зубец Р; однако вследствие отсутствия ретроградного проведения в атриовентрикулярном соединении нормальный очередной зубец Р регистрируется после выскакивающего узлового сокращения Р3 и Р5). Цифрами обозначены интервалы между зубцами R в секундах.
