Схематическое изображение механизмов развития некоторых туннельных синдромов

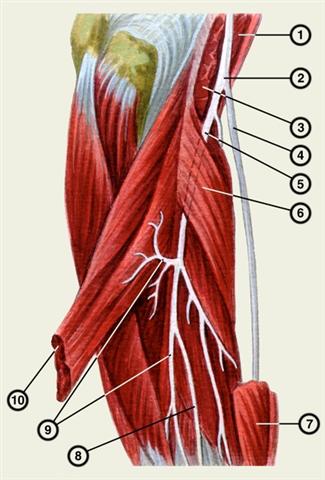

Рис. 1г). Схематическое изображение механизмов развития некоторых туннельных синдромов (пунктирной линией обозначен сдавливаемый участок нерва). Сдавление глубокой ветви лучевого нерва, прободающей супинатор, и заднего межкостного нерва под коротким лучевым разгибателем запястья: 1 — плечевая мышца, 2 — лучевой нерв, 3 — плечелучевая мышца (отрезана), 4 — поверхностная ветвь лучевого нерва, 5 — глубокая ветвь лучевого нерва, 6 — супинатор, 7 — короткий лучевой разгибатель запястья (отсечен), 8 — задний межкостный нерв, 9 — мышечные ветви заднего межкостного нерва, 10 — разгибатель пальцев (отсечен и отвернут).
