Электрокардиограмма при гипертрофии левого желудочка с признаками его систолической перегрузки

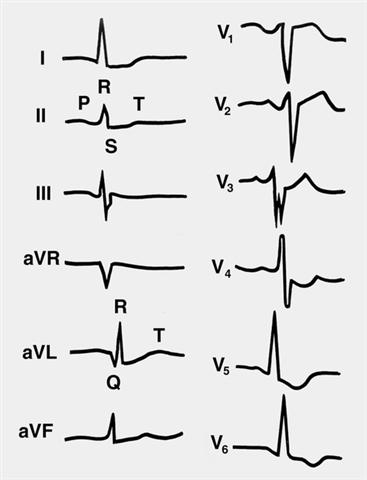

Рис. 9. Электрокардиограмма при гипертрофии левого желудочка с признаками его систолической перегрузки: комплекс QRS в отведениях V₅и V₆имеет форму R (отсутствуют зубцы Q и S), зубец R в отведениях V₅, V₆больше, чем в V₄, R_I > R_II ³ R_III < S_III (Ða = +16°) зубец S в отведениях V₁, V₂глубокий; сумма амплитуд зубца R в отведении V₅и зубца S в отведении V₂составляет 45 мм, сегмент RST в отведениях I, II, aVL, V₄—V₆смещен вниз, зубец Т в отведениях V₄—V₆, отрицательный, асимметричный. Определяются также признаки гипертрофии левого предсердия — двугорбый зубец Р в отведении V₅глубокая отрицательная фаза зубца Р в отведении V₁.
