Электрокардиограмма при разных формах желудочковой экстрасистолии

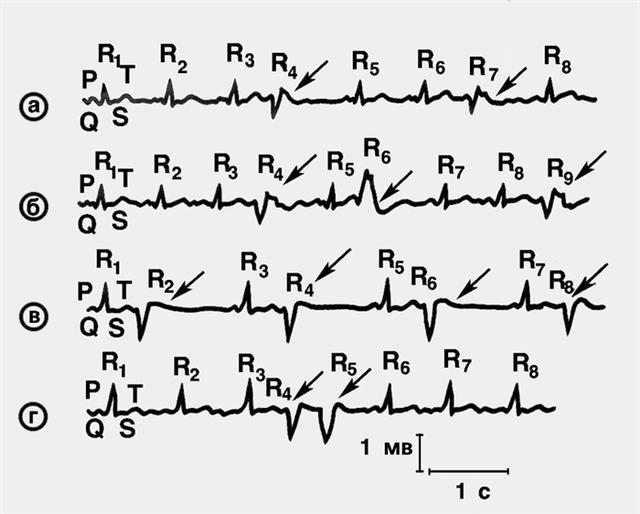

Рис. 2. Электрокардиограмма при разных формах желудочковой экстрасистолии (экстрасистолы обозначены стрелками): а — монотопная желудочковая экстрасистолия, экстрасистолические комплексы появляются преждевременно, резко отличаются по форме от желудочковых комплексов основного синусового ритма, интервалы сцеплений (R3—R4 и R6—R7) одинаковы; б — политопная желудочковая экстрасистолия, преждевременные экстрасистолические комплексы не только отличаются от желудочковых комплексов основного ритма, но и различаются между собой: интервалы сцепления экстрасистол, имеющих разную форму, различны (интервалы R3—R4 и R8—R9 одинаковы и несколько больше, чем интервал R5—R6); в — желудочковая экстрасистолия типа бигеминии; после каждого нормального сокращения возникает желудочковая экстрасистола; r — парная желудочковая экстрасистола. При всех формах желудочковой экстрасистолии наблюдается полная компенсаторная пауза, интервалы между нормальными комплексами, предшествующими экстрасистоле и появляющимися вслед за ней, равны сумме интервалов между тремя нормальными комплексами. Р — предсердный зубец; QRST — желудочковый комплекс, цифровые обозначения зубцов R (R1, R2, R3 и т.п.) соответствуют последовательным желудочковым комплексам (включая экстрасистолические).
