Схематическое изображение нормальной электрокардиограммы

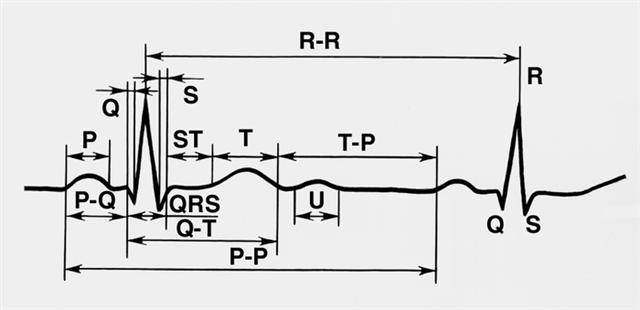

Рис. 4. Схематическое изображение нормальной электрокардиограммы: Р — зубец, отражающий ход распространения возбуждения по предсердиям; интервал Р-Q — время от начала возбуждения предсердий до начала возбуждения желудочков; интервал Q-Т — время электрической систолы желудочков, включающей распространение возбуждения по желудочкам сердца — комплекс QRS, сегмент RST и зубец Т; волна U, которая в норме наблюдается не всегда; R-R (Р-Р) — межцикловой интервал; Т-Р — диастолический интервал.
