Электрокардиограммы при атриовентрикулярной блокаде

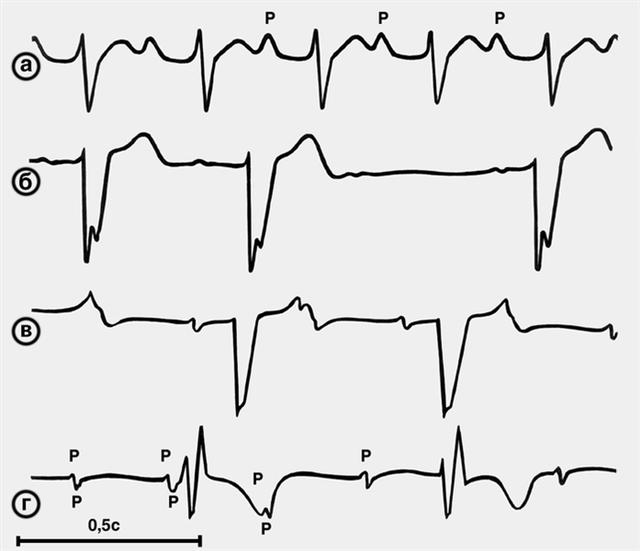

Рис. 2.
Электрокардиограммы (внизу масштаб времени — 0,5 с) при
атриовентрикулярной блокаде: а — блокада I степени; интервал Р—Q до 0,28 с; б — блокада II степени, тип Мобитц I; феномен Венкебаха; удлинение Р—Q в двух первых комплексах от 0,24 до 0,27
с, после третьего зубца Р комплекс QRST выпадает; в — блокада II степени, тип Мобитц II;
комплекс QRST отсутствует
после каждой второй волны Р (блокада 2:1); г —блокада III степени: полная диссоциация предсердных и
желудочковых комплексов; интервалы Р—Р — 0,52 с (частота возбуждения
предсердий 116 в 1 мин), R—R — 1,32 с (идиовентрикулярный
ритм — 45 в 1 мин).
