Электрокардиограмма здорового человека

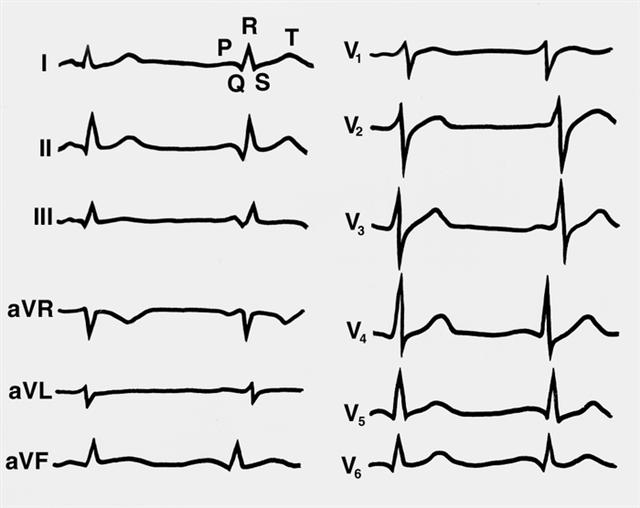

Рис. 5. Электрокардиограмма здорового человека: ритм синусовый, 60 сокращений в 1 мин; интервалы: Р—Q = 0,13 с, Р = 0,10 с, QRS = 0,09 с, QRST = 0,37 с. Зубец Р в отведениях I, II, III, aVF, aVL, V₂ — V₆положительный, в отведении V₁зубец Р — двухфазный (±), в отведении aVR —отрицательный. R_II > R_I = R_III (Ða= +60°). Зубец T_II > T_I > T_III положительный. Зубец Q в отведениях I, II, aVF, V₅—V₆не превышает 0,02 с. В грудных отведениях высота зубцов R и Т наибольшая в отведении V₄; она постепенно уменьшается в направлении отведений V₁и V₆, имея наименьшую величину в отведении V₁. Переходная зона в отведении V₃. Сегмент RST в отведениях I, II, V₄—V₆на уровне изолинии в отведениях III, V₂ — смещен вверх (менее 1 мм).
