Электрокардиограммы при мелковолновой форме мерцательной аритмии

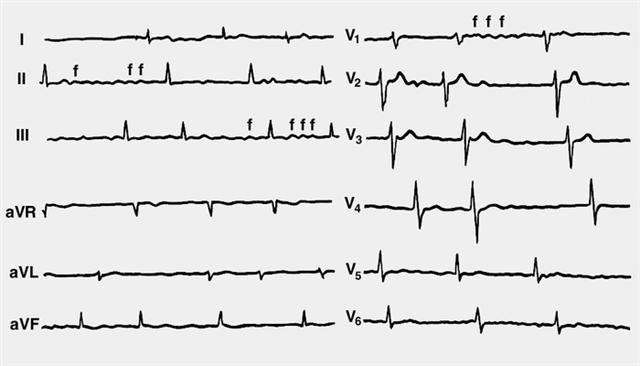

Рис. 3. Электрокардиограммы при мелковолновой форме мерцательной аритмии: предсердный зубец Р отсутствует; видны мелкие волны мерцания предсердий f, особенно хорошо различимые в отведениях II, III и V₁. Скорость записи 25 мм/с, масштаб 1:1,7.
