Электрокардиограмма во втором отведении при атриовентрикулярной экстрасистолии

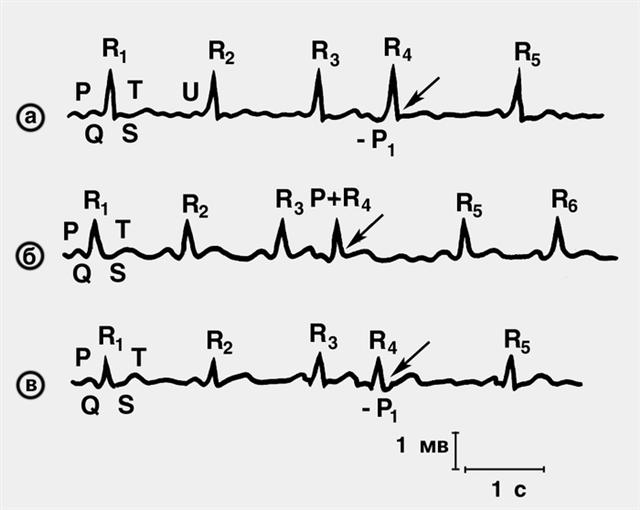

Рис. 4. Электрокардиограмма во втором отведении при атриовентрмкулярной экстрасистолии (экстрасистолы обозначены стрелками): а — экстрасистолы из верхней части атриовентрикулярного соединения, инвертированный зубец Р (-Р1), появившийся преждевременно после нормального сокращения, сопровождается неизмененным желудочковым комплексом, интервал Р—Q укорочен (0,12 с); б — экстрасистола из нижней части атриовентрикулярного соединения, примыкающей к узлу, зубец Р отсутствует — наслаивается на желудочковый комплекс экстрасистолы (P + R4), который почти не отличается по форме от нормального, но возникает преждевременно; в — экстрасистола из нижней части атриовентрикулярного соединения, преждевременное появление неизмененного желудочкового комплекса (R4), после которого виден инвертированный зубец Р (-Р), экстрасистолы сопровождаются неполными компенсаторными паузами (интервал R3—R5 меньше интервала R1—R3); Р — предсердный зубец, QRST — желудочковый комплекс, цифровые обозначения зубцов R (R1, R2, R3 и т.д.) соответствует последовательным желудочковым комплексам (включая экстрасистолические).
