Схематическое изображение поперечного разреза спинного мозга

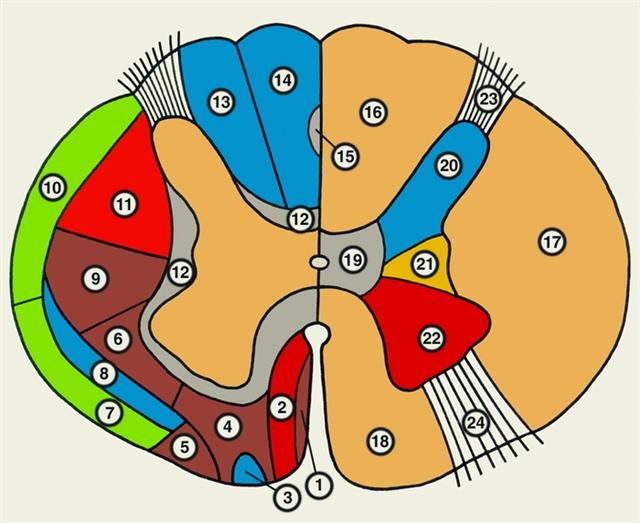

Рис. 3. Схематическое изображение поперечного разреза спинного мозга. Слева обозначены проводящие пути, справа — участки серого вещества; одинаковыми цветами обозначены группы проводящих путей и соответствующие им участки серого вещества; синим цветом — чувствительные пути и задний рог, красным — пирамидные пути и передний рог, серым — собственные пучки спинного мозга и промежуточное вещество, зеленым — восходящие пути экстрапирамидной системы, желтым — боковой рог: 1 — покрышечно-спинномозговой путь; 2 — передний корково-спинномозговой путь; 3 — передний спиноталамический путь; 4 — преддверно-спинномозговой путь; 5 — оливоспинномозговой путь; 6 — ретикул-спинномозговой путь: 7 — передний спиномозжечковый путь; 8 — латеральный спиноталамический путь; 9 — красноядерно-спинномозговой путь; 10 — задний спиномозжечковый путь; 11 — латеральный корково-спинномозговой путь; 12 — собственные пучки спинного мозга; 13 — клиновидный пучок; 14 — тонкий пучок; 15 — овальный пучок; 16 — задний канатик; 17 — боковой канатик; 18 — передний канатик: 19 — промежуточное вещество; 20 — задний рог; 21 — боковой рог; 22 — передний рог; 23 — задний корешок; 24 — передний корешок.
